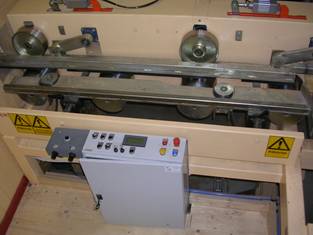

HYVELINMATARE HI                             Skriv ut sida PDF

Hyvelinmatare typ HI säkerställer en jämn ock säker inmatning till hyvel.

Hyvelinmatarens tvärmatning är försedd med pneumatisk urläggsklaff.

Utförande

Hyvelinmataren består av en tvärtransportör för buffert med mittdrift,

En tryckare, förhindrar att virket klättrar  på varandra.

Inmatning till hyvel och tvärttransportör är sammanbyggt i en enhet.

Hyvelinmataren levereras komplett med styrsystem.

Funktion

Inmatnig till hyvel sker genom en accelerations rulle på översidan

som är konisk och tre underliggande rullar som drivs via två St, motorer på  2,2 Kw.

Samt två överliggande rullar och två underliggande rullar som drivs med 4fyra st, 1,1 Kw Motorer.

En sidotryckare med pneumatiska  anhållsrullar ställs in efter virkesbredden.

En trycklinjal  på översidan anpassas till virkestjockleken, detsamma gäller de övre matarvalsarna.

Dessa ställs in via två St, ställdon.

Teknisk Data

Matarhjul:                                                  3 St, övre , 11 St, undre Dia, 250 mm.

Matnigs hastighet:                                      0 - 300 M/min.

Virkesbredd:                                             50 - 250 mm. (kan anpassas efter behov.

Virkes tjocklek:                                        10 - 100 mm.

Vikes längd:                                              1800-6000 mm.

Kedja tvärtransportör:                               6 St, 1" stålkedja med slät sidobricka.

Transmission övre matarhjul:                     12 Stålkedja

Transmission  nedre matarhjul:                  Kilrem SPB/5v.

Motorer inmatare:                                    2 x 2 Kw, 400 V, 50 Hz.  4 x 1,5 Kw, 400 V, 50 Hz.

Kedjetransportör:                                    0,75 Kw, 400 V, 50 Hz.

Servomotorer:                                         2 x 0,180 Kw, 400 V, 50 Hz.

Luftanslutning:                                         12 mm.
